技術參數

通用型號：ZZYVP-16B

公稱通徑：DN20~150mm

壓力范圍：PN1.0~1.6MPa

使用溫度：≤80℃

制造標準：GB/T4213-1992

法蘭標準：GB/T9113-2000

閥門材質：WCB、CF8

調節精度：（%）≤10

泄露等級：ANSI B16.104-1976（IV級）

產品詳情

產品概述

自力式帶指揮器壓力調節閥(即氮封裝置)主要用于儲罐頂部氮氣壓力恒定控制，自力式氮封閥是一種無須外來能源，以彈簧為動力核心利用被調介質自身的壓力來控制閥芯位置變化，達到自動調節和穩定壓力的目的，以保護罐內物料不被氮化及儲罐的安全。該閥由ZZYVP快速泄放閥及ZZV自力式微壓調節閥兩大部分組成。快速泄放閥由壓力控制器及ZMQ-16K型單座切斷閥組成。

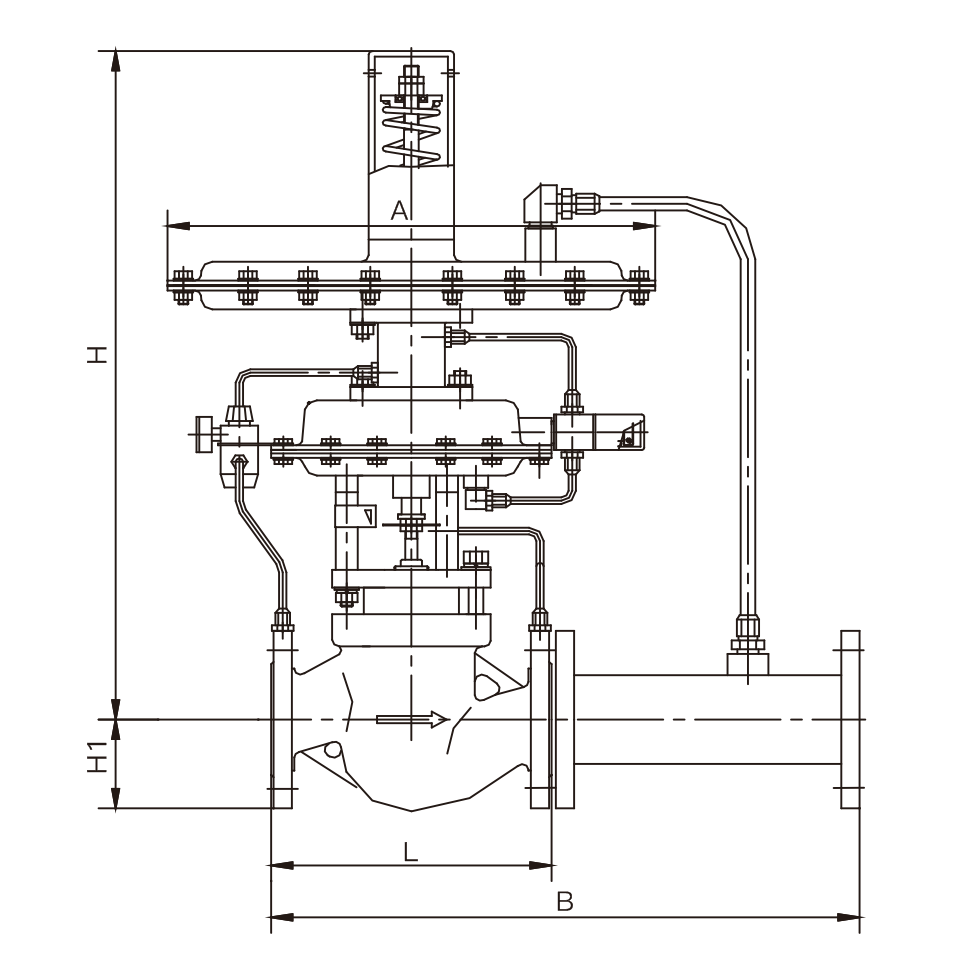

主要尺寸

公稱通徑	L	B	H1	H
				A=1200cm2	A=600cm2	A=400cm2
				壓?調節范圍（KPa）
				0.1～0.5	0.4～5.0	0.5～7
20	150	383	53	605	554	554
25	160	383	58	605	554	554
32	180	512	70	615	564	564
40	200	512	75	640	589	589
50	230	603	83	655	604	604
65	290	862	93	722	671	671
80	310	862	100	738	687	687
100	350	1023	110	755	704	704
125	400	1380	125	918	867	867
150	480	1380	143	1.25	974	974
